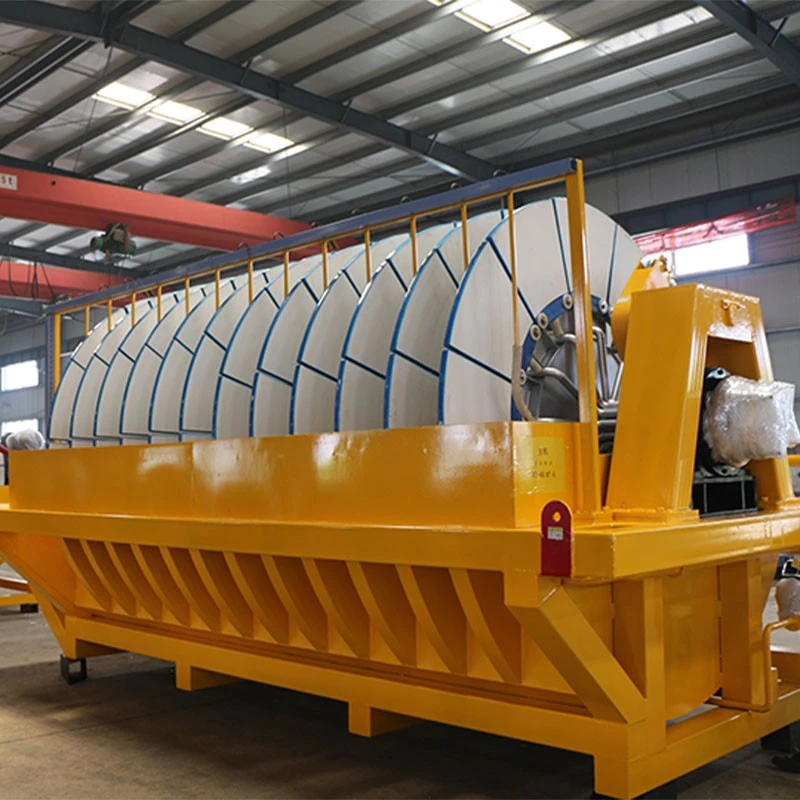

Наші керамічні суспензійні фільтри розроблено для ефективного зневоднення концентрату та безперервного відділення твердої-рідини під час переробки мінералів. Призначений для обробки кормових матеріалів від100-300 меш, з найкращою продуктивністю, яка зазвичай досягається при проходженні приблизно 75% 200 меш, система вміщує концентрацію суспензії приблизно 30%–45%.З доступними конфігураціями для потужностей відвід 0,2 до 1000 т/год, серію ZY можна адаптувати до широкого діапазону вимог обробки. За відповідних руди та робочих умов продуктивність фільтрації може перевищувати500 кг/м²·год,при цьому питома споживана потужність може залишатися нижче0,5 кВт*год/т.
|
Специфікація |
Площа фільтрації на диск (м²) |
Кількість дисків |
Кількість пластин на диск (шт.) |
Діаметр диска (мм) |
Д x Ш x В (мм) |
Вага (т) |
Робоча потужність (кВт) |
Об'єм бака (м³) |
|
ZY6/3P-2 |
2 |
3 |
12 |
1520 |
2700x2200x1840 |
2 |
7.5 |
1.1 |
|
ZY8/4P-2 |
2 |
4 |
12 |
1520 |
2950x2200x1840 |
2.2 |
7.5 |
1.3 |
|
ZY10/5P-2 |
2 |
5 |
12 |
1520 |
3450x2200x1840 |
3 |
7.7 |
1.5 |
|
ZY12/4P-3 |
3 |
4 |
12 |
1920 |
3100x2600x2250 |
3.5 |
8.5 |
1.5 |
|
ZY15/5P-3 |
3 |
5 |
12 |
1920 |
3400×2600×2250 |
5 |
9.2 |
2 |
|
ZY20/4P-5 |
5 |
4 |
12 |
2210 |
3400×2950×2500 |
5.5 |
10.2 |
2.6 |
|
ZY30/6P-5 |
5 |
6 |
12 |
2210 |
4000×2950×2500 |
6.7 |
12.5 |
3.5 |
|
ZY45/9P-5 |
5 |
9 |
12 |
2210 |
4900×2950×2500 |
8 |
14 |
5.2 |
|
ZY60/12P-5 |
5 |
12 |
12 |
2210 |
6200×3000×2550 |
10 |
17 |
7.2 |
|
ZY78/13P-6 |
6 |
13 |
12 |
2360 |
6500×3500×2850 |
12 |
27.5 |
8 |
|
ZY80/16P-5 |
5 |
16 |
12 |
2210 |
7400×3000×2550 |
12 |
27.5 |
9 |
|
ZY100/20P-5 |
5 |
20 |
12 |
2210 |
8600×3000×2550 |
14 |
31.5 |
11.5 |
|
ZY120/20P-6 |
6 |
20 |
12 |
2360 |
8600×3600×3250 |
20 |
52.5 |
13.5 |
|
ZY144/12P-12 |
12 |
12 |
15 |
3810 |
8860x5385x4861 |
33 |
69 |
30 |

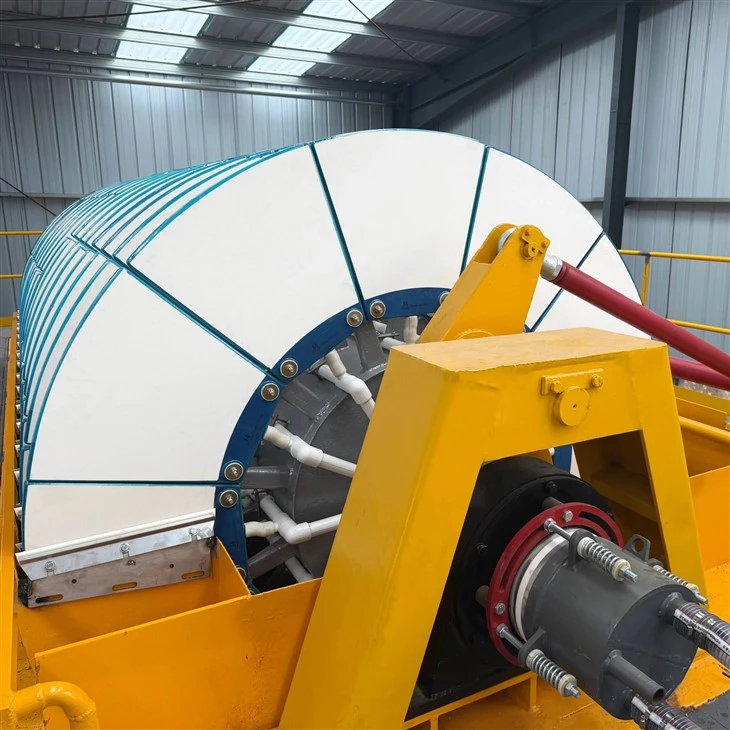

Як працює керамічний вакуумний фільтр?
Область поглинання шламу
Під час етапу поглинання суспензії обертові керамічні фільтрувальні пластини занурюються в мінеральну суспензію. Під тиском вакууму рідина проходить через мікропористі керамічні фільтрувальні пластини, тоді як тверді частинки затримуються на поверхні пластини, утворюючи фільтраційний осад.
Зона вилуговування
У зоні вилуговування фільтраційний осад продовжує зневоднюватись. Безперервне вакуумне відсмоктування видаляє залишкову рідину з фільтраційного осадка, зменшуючи його вміст вологи перед вивантаженням осадка.
Зона сушіння
Зона сушіння додатково видаляє вологу з фільтраційного осадка за допомогою вакуумного відсмоктування. Цей процес допомагає досягти меншої вологості кеку та покращує якість кінцевого продукту концентрату.
Зона розвантаження
Після досягнення зони розвантаження зневоднений фільтраційний осад відокремлюється від керамічних фільтрувальних пластин системою скребків і безперервно вивантажується, забезпечуючи стабільну та автоматичну роботу.
Область зворотного промивання
У зоні зворотного промивання чиста вода або фільтрат використовується для зворотного промивання керамічних фільтрувальних пластин, видаляючи частки, що потрапили всередину мікропор, і відновлюючи ефективність фільтрації.
Повернення до Слеррі
Після зворотного промивання рідина, що залишилася, повертається в резервуар для шламу або систему переробки, мінімізуючи втрати матеріалу та покращуючи загальну ефективність процесу.
Справа
Рекомендовані умови подачі для керамічної вакуумної фільтрації
Фактична продуктивність фільтрації залежить від типу мінералу, розподілу частинок за розміром, концентрації живлення, властивостей суспензії та умов експлуатації. Перш ніж вибрати модель керамічного вакуумного фільтра, ми оцінюємо характеристики подачі та необхідну фільтраційну здатність, щоб визначити відповідну площу фільтрації та конфігурацію обладнання.
|
Параметр |
Рекомендований діапазон/стан |
|
Розмір частинок |
80–350 меш |
|
Концентрація корму |
30–45% |
|
Мінеральні характеристики |
Хороша паропроникність; підходить для не{0}}липких і не-жирних матеріалів |
|
Характеристики гною |
Підходить для матеріалів з хорошими зневоднювальними властивостями |
|
Відфільтрувати вологість кеку |
Зазвичай 6–16%, залежно від мінеральних та експлуатаційних умов |
|
Ємність фільтрації |
>500 кг/м²·год залежно від характеристик матеріалу та умов експлуатації |
